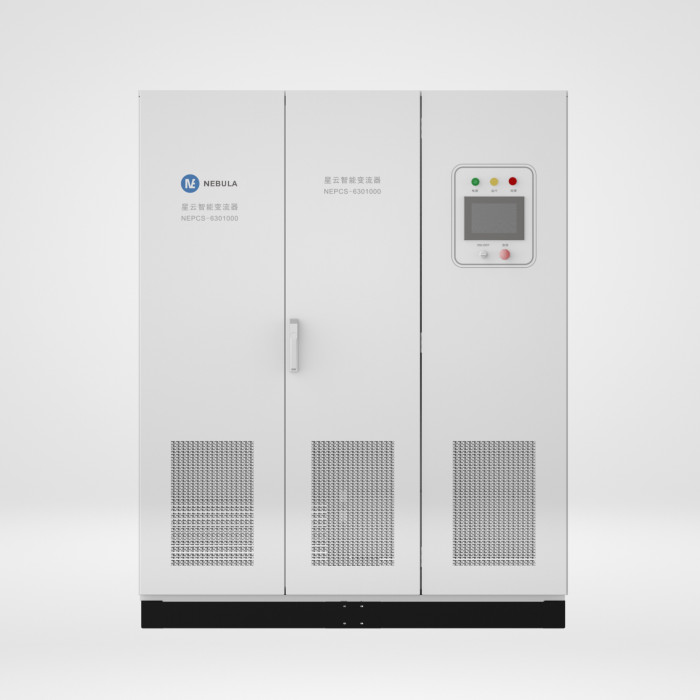

Преобразователь переменного тока в постоянный Nebula 1500 кВт PCS для хранения энергии
В системах хранения энергии преобразователь переменного тока в постоянный PCS представляет собой устройство, подключенное между системой аккумуляторных батарей и сетью для облегчения двунаправленного преобразования электрической энергии, которое служит основным компонентом в системе накопления энергии.Наша АСУ ТП способна регулировать процесс зарядки и разрядки аккумуляторной батареи, а также обеспечивать питанием нагрузки переменного тока при отсутствии сети.
Наш преобразователь переменного тока в постоянный PCS использует высоковольтную систему 1500 В, что приводит к значительному увеличению плотности энергии и эффективности преобразования.Это делает его более подходящим для работы с трехфазными несбалансированными нагрузками.Это соответствует тенденции развития крупных электростанций, железнодорожного транспорта, военной промышленности, портовых операций на берегу, нефтяного оборудования, транспортных средств на новых источниках энергии, ветроэнергетики и солнечных фотоэлектрических приложений, чтобы обеспечить двунаправленный поток энергии. , оптимизировать качество энергоснабжения в сценариях сглаживания пиков и заполнения провалов, смягчать колебания мощности, способствовать повторному использованию энергии, обеспечивать резервное электроснабжение и обеспечивать подключение к новой энергосистеме.
ОСОБЕННОСТИ
| Сильная адаптивность сетки: Высокое качество электроэнергии и низкий уровень гармоник; Защита от изолирования и изолирования, поддержка высокого/низкого/нулевого напряжения, быстрое распределение мощности |
| Комплексное управление батареями: Двунаправленное управление зарядкой/разрядкой аккумулятора для продления срока службы. Широкий диапазон напряжения постоянного тока для различных приложений зарядки аккумуляторов. Несколько режимов работы: предварительная зарядка, зарядка постоянным током/напряжением, зарядка и разрядка постоянной мощностью, разрядка постоянным током и т. д. |
| Превосходная эффективность преобразования: Технология трехуровневых топологий для эффективности преобразования энергии до 97,5%; 1,1-кратная длительная работа с перегрузкой, обеспечивающая более сильную поддержку сети для общих операций с точки зрения как эффективности, так и надежности. Низкое энергопотребление в режиме ожидания и низкие потери холостого хода. |
| Безопасность и надежность:Автоматическая защита сети с функцией обнаружения неисправностей и защиты;мониторинг в режиме реального времени, быстрое обнаружение и устранение неисправностей. |
| Сильная адаптация сетки:высокое качество электроэнергии и малые гармоники. |
| Анти-острови изолированная работа, поддержка устранения неисправностей и быстрая диспетчеризация мощности. |
| Комплексное управление батареями:с двунаправленным управлением зарядом и разрядом батареи для продления срока службы батареи;низкий уровень помех при взаимодействии с BMS, при этом используются алгоритмы обнаружения для защиты безопасной работы батареи;широкий диапазон напряжения постоянного тока, адаптируемый к различным батареям. |
| Высокая эффективность преобразования:трехуровневая архитектура, максимальный КПД 99%;1,1-кратная длительная работа с перегрузкой, обеспечивающая более сильную поддержку сети для высокоэнергетической и эффективной работы. |
| Безопасно и надежно:активная защита сети с функциями контроля неисправности и защиты;мониторинг рабочего состояния в режиме реального времени, быстрое обнаружение и устранение неисправностей. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
НЭПКС-15001500-Е101 |
||
|
Внешность |
Ш*Г*В：1600*750*2000 мм |
|
|
Масса |
1500 кг |
|
|
Отображать |
7 дюймовое касаниесветодиодный экранотображать |
|
|
Максимум.Входное напряжение постоянного тока |
1500В |
|
|
Диапазон напряжения постоянного тока |
1000В～1500В |
|
|
Диапазон напряжения постоянного тока при полной нагрузке |
1100В～1500В |
|
|
Максимум.постоянный ток |
1636 А |
|
|
Точность стабилизации напряжения |
≤1%FSR (полная шкала) |
|
|
Пульсации напряжения |
≤1% |
|
|
Точность стабилизации тока |
≤2%FSR (полная шкала) |
|
|
Текущая пульсация |
≤2% ФСР |
|
|
Боковой буфер постоянного тока |
Доступный |
|
|
Максимум.DC Уолтедж |
1760 кВт |
|
|
Номинальная мощность |
1500кВт |
|
|
Максимум.Полная мощность переменного тока |
1800кВА |
|
|
Максимум.переменный ток |
1506А |
|
|
Номинальный переменный ток |
1255А |
|
|
Режим доступа переменного тока |
Трехфазный пятижильный провод 3W/N/PE |
|
|
Разделительный трансформатор |
Доступный |
|
|
Реактивный диапазон |
-1500～+1500кВар |
|
|
Номинальное напряжение сети |
690В |
|
|
Допустимый диапазон напряжения сети |
586В～759В |
|
|
Номинальная частота сети |
50 Гц |
|
|
Допустимая частота сети диапазон |
49,5 Гц～50,2 Гц |
|
|
Суммарные гармонические искажения тока（THDi） |
＜3% |
Номинальная мощность |
|
Фактор силы |
＞0,99 |
Номинальная мощность |
|
Регулируемый диапазон коэффициента мощности |
-1 (ведущий)～1 (отстающий) |
|
|
Текущее время ответа |
≤20 мс |
Время перехода выходного тока от 10% до 90% от установленного значения (время нарастания тока) |
|
Время перехода между зарядом и разрядом |
≤40 мс |
Выходной ток для линейного изменения от -90% до 90% от установленного значения |
|
Перегрузочная способность |
110% долгосрочная эксплуатация;120% 10мин защита |
|
|
Отклонение управления мощностью |
≤2% |
Больше номинальной мощности 20% |
|
компонент постоянного тока |
≤0,5% выходной номинальный ток |
Номинальная мощность |
|
Колебания напряжения и мерцание |
Встречайте ГБ/Т 12326-2008 |
|
|
Номинальное выходное напряжение |
690В±3%（трехфазный четырехпроводный） |
|
|
Диапазон настройки напряжения |
669в～410В |
|
|
Искажение выходного напряжения |
≤1%（Линейная нагрузка） |
|
|
Диапазон изменения перехода напряжения |
В пределах 10%（резистивная нагрузка 0%<=>100%） |
|
|
Общее гармоническое искажение напряжения（THDv） |
≤3% |
|
|
Номинальная выходная частота |
50 Гц/60 Гц |
|
|
Допустимый диапазон частот сети |
45～55 Гц/55～66 Гц |
|
|
Выходное значение защиты от перенапряжения |
794В |
|
|
Выходное значение защиты от пониженного напряжения |
552В |
|
|
Перегрузочная способность |
101～110%: долгосрочная продолжительность |
|
|
Пиковая эффективность всей машины |
≥99% |
|
|
Шум |
≤75 дБ |
Нормальный рабочий статус |
|
IP-рейтинг |
IP20 |
|
|
Самостоятельное потребление от выключения |
＜80 Вт |
|
|
Метод охлаждения |
Принудительное воздушное охлаждение с регулируемой температурой |
Фронтальный воздух вход, верхний воздух торговая точка |
|
Рабочая температура |
-30℃～+55℃ |
Полная нагрузка：-20℃~+45℃ |
|
Рабочая влажность |
0～95% относительной влажности |
без конденсации |
|
Высота |
＜5000м |
＞3000м снижение номинальных характеристик |
|
СЭМ режим связи |
CAN/RS485 |
|
|
Удаленный режим связи |
Ethernet, RS485 |
|
|
Протокол связи |
Modbus RTU, Modbus TCP，МОЖЕТ 2.0B |
|
|
Защита от отключения электроэнергии |
Доступный |
|
|
Кнопка аварийной остановки |
Доступный |
|
|
переключатель постоянного тока |
Доступный |
Выключатель нагрузки+ контактор |
|
Переключатель переменного тока |
Доступный |
Автоматический выключатель+контактор |
|
Мониторинг сети |
Доступный |
|
|
Обнаружение изоляции |
Доступный |
|
|
Защита от неправильной полярности постоянного тока |
Доступный |
|
|
Температурная защита модуля |
Доступный |
|
|
Защита от островков |
Доступный |
ГБ/Т 34120-2017 |
|
Прохождение высокого/низкого напряжения（H/LVRT） |
Доступный |
ГБ/Т 34120-2017 |
|
Защита от перенапряжения |
вторичный постоянный ток/вторичный переменный ток |
|
|
Изоляционное сопротивление |
＞1MΩ |
|
|
Диэлектрическая прочность |
＜20 мА |
|
|
Электрический зазор и путь утечки |
ГБ/т 7251,1 |
|
|
устойчивость к электростатическим разрядам |
ГБ/Т 17626.2-2006 Класс иммунитета 3 |
|
|
EFT (защищенность от электрических быстрых переходных процессов) |
ГБ/Т 17626.4-2008 Испытательный класс 3 |
|
|
RS (устойчивость к радиочастотному электромагнитному полю) |
ГБ/Т 17626.3-2006Тест класса 3 |
|
|
Импульсная (ударная) устойчивость |
Требования за категория б в ГБ/Т 17626.6-2008 |
|
|
CS (кондуктивная восприимчивость) |
ГБ/Т 17626.6-2008 Испытательный класс 3 |
|
|
Электромагнитное излучение Требование |
ГБ 17799,4 |
|
|
Шнур питания |
Высококачественный кабель национального стандарта (трехфазный провод) и провод в оплетке (соединенный с заземляющим проводом) |
|
|
Рабочая обстановка |
Для оборудования должна быть предусмотрена система вентиляции, способствующая отводу тепла. |
|
|
Защита эксплуатации |
Должна быть выполнена изоляция (утепленные перчатки, утепленная обувь и т.д.) |
|
|
Входная мощность |
Трехфазная пятипроводная система, т.е. три противопожарных провода (A, B, C) + N (нулевой провод) + PE (земля) |
|
|
Место установки |
Должен выдерживать вес оборудования |
|
