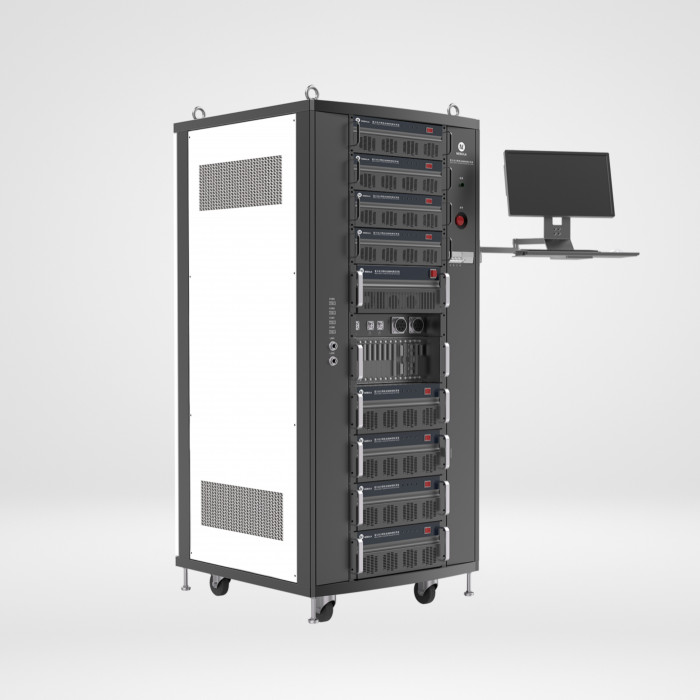

Система тестирования BMS аккумуляторной батареи Nebula 1000V


Система предназначена для комплексной оценки основных свойств и защитных свойств аккумуляторных батарей напряжением 5В-1000В.Он имеет модульную конструкцию, что позволяет каждому модулю быть независимым для удобного обслуживания и расширения. По сравнению с обычным решением для тестирования высоковольтной коробки, решение для тестирования Nebula требует, чтобы только один человек выполнял все операции, что делает его более продуктивным и экономичным.



Элементы испытаний являются комплексными, включая испытания на перенапряжение и моделирование неисправности батареи, испытания на перегрев/перегрузку по току заряда/разряда, тесты функции изоляции BMS, сравнительные тесты цифрового выхода BMS и многое другое.Он также поддерживает различные протоколы связи, такие как CANBus, I2C, SMBus, RS232, RS485 и Uart.Кроме того, он оснащен программным обеспечением на основе меню для повышения удобства работы.

ОСОБЕННОСТИ

Высокоточный регулируемый выход



Высокая точность с регулируемым выходом постоянного напряжения, максимальным напряжением 1000 В и точностью модуля выборки напряжения высокой точности 1 мВ
Ток может достигать 2000 мА.Точность аналогового напряжения и тока батареи±0,5 мВ/0,5 мА
Точность выхода источника тока (0~30A): ±(0,1%RD+5)мА (-300~300A):±(0,1%RD+200)мА





Программирование программного обеспечения на основе меню



Тестер использует программное обеспечение хост-компьютера для работы, что делает его удобным для тестирования и обслуживания.
Способен собирать данные и анализировать статистику, такую как процент брака каждого элемента теста и общие результаты теста.
Результаты испытаний могут храниться в базе данных, что удобно для контроля качества продукции, отслеживания продукции, а также для анализа и устранения отклонений.
Устройство поддерживает функцию экспорта данных (формат Excel)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тестовые элементы (BAT-NEBMS-HVBE1300S02-V001)

Статическое потребление тока Обнаружение потока предварительной зарядки
Испытание имитации перенапряжения/недостаточного напряжения батареи Обнаружение тока саморазряда
Испытание имитации перегрева при зарядке/разрядке Обнаружение сухих контактов
Тест имитации перегрузки по току заряда/разряда (можно установить несколько токовых точек теста защиты от перегрузки по току) Обнаружение сопротивления
Тест имитации короткого замыкания разряда Обнаружение функции интерфейса USB
Тестирование изоляции BMS Обнаружение функции блокировки высокого напряжения
Сравнительный тест цифрового выхода BMS Обнаружение сигналов высокого и низкого уровня
Обнаружение входа/выхода ШИМ Обнаружение функции антиреверсивного соединения
Положительный и отрицательный тест на сопротивление Обнаружение функции Wi-Fi
Обнаружение постоянного напряжения постоянного тока (0 ~ 36 В)
