• Зарядное устройство для электромобилей постоянного тока мощностью 180 кВт/240 кВт Станция быстрой зарядки

Зарядное устройство для электромобилей постоянного тока мощностью 180 кВт/240 кВт Станция быстрой зарядки

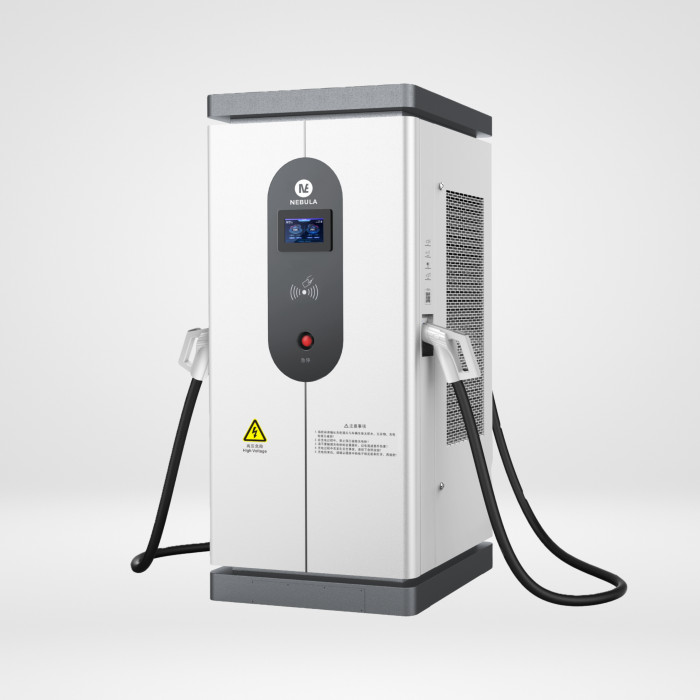

Nebula Fast DC Charger — вспомогательное устройство, предназначенное для зарядки и подзарядки электромобилей.Он предоставляет интерфейс зарядки, HMI (человеко-машинный интерфейс) и другие функции для управления зарядкой электромобилей, позволяя выполнять такие операции, как включение/выключение зарядки и интеллектуальное выставление счетов.Зарядное устройство постоянного тока разработано со встроенным микроконтроллером в качестве основного контроллера, обеспечивающего управление пользователями, управление интерфейсом зарядки, создание электронных сертификатов и мониторинг сети.Это человеко-машинная платформа для зарядки.



Кроме того, он интеллектуально регулируется системой управления батареями (BMS) для соответствия требуемому напряжению и току.Он способен обеспечивать значительную мощность с регулируемым диапазоном выходного напряжения и тока, подходящим как для легковых автомобилей, так и для автобусов, что обеспечивает быструю зарядку.



ОСОБЕННОСТИ

Защита безопасности зарядки:

Сочетая алгоритм технологии обнаружения мощного аккумулятора с активной защитой от зарядки, мы не только значительно повышаем безопасность зарядки, но и продлеваем срок службы аккумулятора.

Сильная приспособляемость к окружающей среде:

Поддержка более широкого диапазона температур от -25°C до 55°C, встроенный обогрев и осушение, чтобы идеально справляться с различными погодными условиями.

Более удобная эксплуатация и обслуживание:

Благодаря модульной конструкции и установке подключаемых модулей этот продукт позволяет удаленно запрашивать состояние, устранять неполадки, регистрировать программное обеспечение и обновлять его.



Интеллектуальное и динамическое распределение мощности:

Он позволяет максимально быстро заряжать несколько транспортных средств, оптимизируя использование оборудования в процессе.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Индикатор

НЕАОКДК-24075025002-E101

Примечание

Размер (Ш*Г*В) блок (мм)

830мм*830мм*1850 г.mm



Дисплей устройства

7-дюймовый сенсорный экран, разрешение: 1024×600



Масса

390kg



Длина зарядного кабеля

7m

Настраиваемая длина

выход постоянного тока

Максимум.Мощность

240кВт



Диапазон выходного напряжения постоянного тока

200-750В



Диапазон выходного постоянного тока

0-250А



Max.выходная мощность одного пистолета

180кВт

Одновременный вывод двух пистолетов поддерживает динамическое интеллектуальное распределение мощности

Диапазон выходного напряжения постоянной мощности

330~750В



Текущая точность сбора данных

≥30А：не более ±1%

＜30А：не более ±0,3А



Точность измерения напряжения

≤ ± 0,5% FSR (полная шкала)



Коэффициент пульсаций напряжения

Эффективное значение: не более±0,5%

Пиковое значение: не более±1%



Выходное текущее время отклика

≥20А/с



EКвалифицирующий ток и небаланс

< Номинальный ток нагрузки*5%



Wсчетчик часоврейтинг точности

1,0



Оценка точности дивертора

0,2



IP-рейтинг

IP 54



Вход переменного тока

Входное напряжение переменного тока

AC380V±15%



Входной коэффициент мощности

≥0,99（50%＜Po/Pn≤100%）≥0,96（20%≤Po/Pn≤50%）

Оборудование класса А

Суммарный гармонический ток

≤5%

При 20%~50% номинальной мощности общее содержание гармоник в токе не превышает 12%.

Обычные индикаторы

Энергопотребление в режиме ожидания

≤100 Вт



Входной пусковой ток

≤110 % от номинального входного тока



Выходной ток перерегулирования

≤20А



Время выборки данных

≤500 мс/1 с



Время обновления тестового значения

≤1000 мс

Журналы исключений хранятся локально с 1000 записями.

Время начала зарядки

≤30-е годы

С момента, когда устройство начинает заряжаться, пока автомобиль не достигнет состояния зарядки Время

Вспомогательное напряжение питания

12В/24В±0,6 В

Источник питания 24 В не является обязательным

Номинальный ток вспомогательного источника питания

10А



Платежный интерфейс

Мобильный платеж / функция IC Swipe

Функция IC Swipe не является обязательной.

Поддержка защиты

Защита от повышенного/пониженного напряжения, перегрузки по току, перегрузки, короткого замыкания, защита от обратного соединения, защита от прерывания связи, защита контроля доступа, защита от затопления и т. д.



Внутренний коммуникационный интерфейс

RS485/RS232, МОЖЕТ, Ethernet



Внешний коммуникационный интерфейс

Ethernet

GPRS/4G не является обязательным

Режим охлаждения

Принудительное воздушное охлаждение



Максимальная эффективность всей машины

≥95,2%



Устойчивость к электростатическому разряду

3



Стойкость к радиочастотному электромагнитному полю

3



Групповая устойчивость к электрическим быстрым переходным импульсам

3



Иммунитет к перенапряжениям

3



Сертификация

Типовой тест



Экологическая производительность

Рабочая температура

-25~55°C



Температура хранения

-40~70°C



Рабочая влажность

0~95% относительной влажности

Wбез конденсации

Рабочее отношение

≤2000м



Надежность и расчетный срок службы

Среднее время интервала отказа MTBF

≥26280ч



Расчетный срок службы

≥10годы
